电动车专用锂离子电池系统(ANX-42P500Ah、SD-EV8P96S400Ah、SD-EV26P168S520Ah)

SD-EV48S120Ah动力锂离子蓄电池系统主要为盐城奥新纯电动环卫车开发; SD-EV106S70Ah动力锂离子蓄电池系统主要为北汽新能源M30纯电动邮政物流车开发; SD-EV15S200Ah动力动力锂离子蓄电池系统主要为德国H2O微轿电动车开发; SD-EV168S500Ah动力锂离子蓄电池系统主要为上海雷博“电池+电容”纯电动公交车开发; ✱SD-QRxxS300Ah锂离子快速电池箱是一句国家电网公司相关标准开发,通过电池更换设备可实现电池箱在电动汽车与充电架之间的快速更换。

应用范围

        SD-EV48S120Ah动力锂离子蓄电池系统主要为盐城奥新纯电动环卫车开发;
        SD-EV106S70Ah动力锂离子蓄电池系统主要为北汽新能源M30纯电动邮政物流车开发;
        SD-EV15S200Ah动力动力锂离子蓄电池系统主要为德国H2O微轿电动车开发;
        SD-EV168S500Ah动力锂离子蓄电池系统主要为上海雷博“电池+电容”纯电动公交车开发;
        ༺SD-QRxxS300Ah锂离子快速电池箱是一句国家电网公司相关标准开发,通过电池更换设备可实现电池箱在电动汽车与充电架之间的快速更换。

产品型号图片

SD-EV48S120Ah

SD-EV106S70Ah

SD-EV15S200Ah

SD-EV168S500Ah

SD-QRxxS300Ah

规格参数

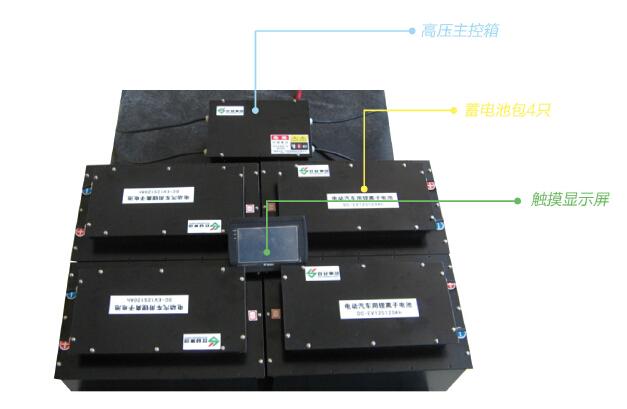

SD-EV48S120Ah
项目 特性 备注
产品型号 SD-EV48S120Ah
化学类型 磷酸铁锂
额定电量(Ah) 120
额定电压(V) 153.6
额定能量(kWh) 18.43
电池成组方式 10P48S
工作电压范围(V) 120~175 单体2.5~3.65
可用能量(kWh,BOL) ≥15.67 10%~95%SOC
-15℃可用能量(kWh,BOL) ≥12.53 可用能量的80%
标准充电模式 恒电流(A) 24 车载充电器(4KW)
恒电压(V) 170
截至电流(A) 2
最大允许持续充电电流(A) 120 1C
再生能量脉冲电流(A) 5℃~45℃ 100 10S,SOC<90%
45℃~55℃ 50
-20℃~5℃ 50
额定放电电流(A) 98
最大持续放电电流(A,30min) 180
最大脉冲放电电流(A) 360(10S) 0.2~0.95DOD范围
-20℃冷启动动率(kW) /
充放电效率 >90%
自放电效率(25℃,30d) <5% 50%SOC
标准充电限制电压(V) 3.8/170 单体/整组
标准放电终止电压(V) 2.5/134 单体/整组
循环寿命(次,25℃,0.85DOD) 1500
日历寿命(年) 5 10万km
最大尺寸(mm,L×W×H) (523×335×272)×4 4只电池包
系统重量(kg) ≤255 不含主控箱
系统工作温度(℃) -20℃~55℃
系统存储温度(℃) -30℃~60℃

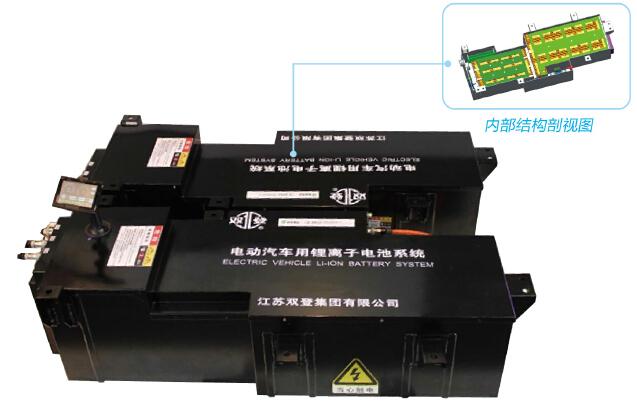

SD-EV106S70Ah
项目 特性 备注
产品型号 SD-EV106S70Ah
化学类型 磷酸铁锂
额定电量(Ah) 70
额定电压(V) 339.2
额定能量(kWh) 23.74
电池成组方式 6P106S
工作电压范围(V) 265~387 单体2.5~3.65
可用能量(kWh,BOL) ≥20.18 10%~95%SOC
-15℃可用能量(kWh,BOL) ≥16.15 可用能量的80%
标准充电模式 恒电流(A) 10 车载充电器(3.3KW)
恒电压(V) 376
截至电流(A) 2
最大允许持续充电电流(A) 70 1C
再生能量脉冲电流(A) 5℃~45℃ 100 10S,SOC<90%
45℃~55℃ 25
-20℃~5℃ 25
额定放电电流(A) 72
最大持续放电电流(A,30min) 140
最大脉冲放电电流(A) 220(10S) 0.2~0.95DOD范围
-20℃冷启动动率(kW) ≥7 SOC≥30%
充放电效率 >90%
自放电效率(25℃,30d) <5% 50%SOC
标准充电限制电压(V) 3.8/376 单体/整组
标准放电终止电压(V) 2.5/296 单体/整组
循环寿命(次,25℃,0.85DOD) 1500
日历寿命(年) 5 10万km
最大尺寸(mm,L×W×H) (1231×482×336)×2 2只电池包
系统重量(kg) ≤317
系统工作温度(℃) -20℃~55℃
系统存储温度(℃) -30℃~60℃

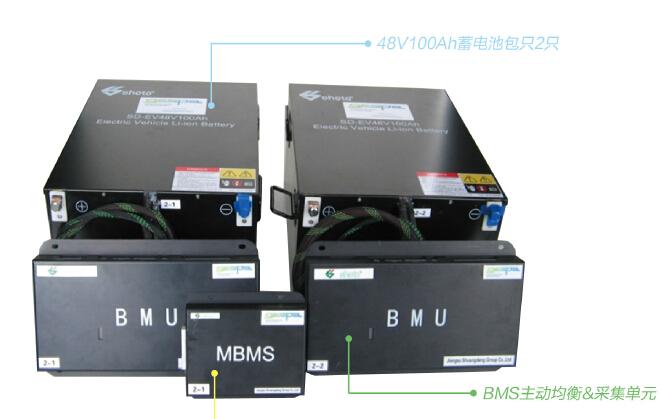

SD-EV15S200Ah
项目 特性 备注
产品型号 SD-EV15S200Ah
化学类型 磷酸铁锂
额定电量(Ah) 200
额定电压(V) 48
额定能量(kWh) 9.6
电池成组方式 8P15S-2P
工作电压范围(V) 38~55 单体2.5~3.65
可用能量(kWh,BOL) ≥8.16 10%~95%SOC
-15℃可用能量(kWh,BOL) ≥6.53 可用能量的80%
标准充电模式 恒电流(A) 50 车载充电器(3KW)
恒电压(V) 55
截至电流(A) 4
最大允许持续充电电流(A) 200 1C
再生能量脉冲电流(A) 5℃~45℃ 200 10S,SOC<90%
45℃~55℃ 80
-20℃~5℃ 67
额定放电电流(A) 166
最大持续放电电流(A,30min) 295
最大脉冲放电电流(A) 400(5S) 0.2~0.95DOD范围
-20℃冷启动动率(kW) /
充放电效率 >90%
自放电效率(25℃,30d) <5% 50%SOC
标准充电限制电压(V) 3.8/55 单体/整组
标准放电终止电压(V) 2.5/42 单体/整组
循环寿命(次,25℃,0.85DOD) 1500
日历寿命(年) 5 10万km
最大尺寸(mm,L×W×H) (430×335×220)×2 2只电池包
系统重量(kg) ≤117 不含BMS
系统工作温度(℃) -20℃~55℃
系统存储温度(℃) -30℃~60℃

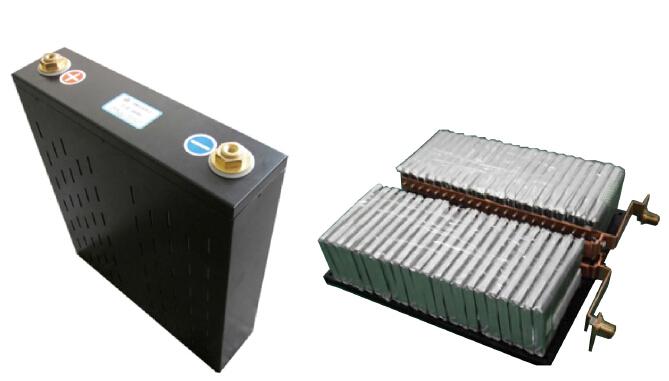

SD-EV168S500Ah
项目 特性 备注
产品型号 SD-EV168S500Ah
化学类型 磷酸铁锂
额定电量(Ah) 500
额定电压(V) 537.6
额定能量(kWh) 268.8
电池成组方式 42P168S
工作电压范围(V) 420~613 单体2.5~3.65
可用能量(kWh,BOL) ≥228.48 10%~95%SOC
-15℃可用能量(kWh,BOL) ≥182.78 可用能量的80%
标准充电模式 恒电流(A) 100 车载充电器(60KW)
恒电压(V) 596
截至电流(A) 10
最大允许持续充电电流(A) 300
再生能量脉冲电流(A) 5℃~45℃ 200 10S
45℃~55℃ 200
-20℃~5℃ 200
额定放电电流(A) 186
最大持续放电电流(A,30min) 300
最大脉冲放电电流(A) 340(10S) 0.2~0.95DOD范围
-20℃冷启动动率(kW) /
充放电效率 >90%
自放电效率(25℃,30d) <5% 50%SOC
标准充电限制电压(V) 3.65/596 单体/整组
标准放电终止电压(V) 2.5/470 单体/整组
循环寿命(次,25℃,0.85DOD) 1500
日历寿命(年) 5 15万km
最大尺寸(mm,L×W×H) (332×83×393)×168 168只单体
系统重量(kg) ≤18.7×168
系统工作温度(℃) -20℃~55℃
系统存储温度(℃) -30℃~60℃

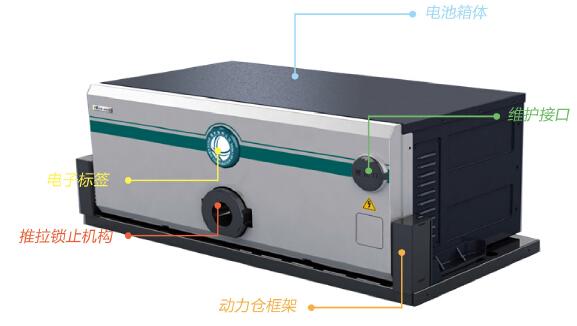

SD-QRxxS300Ah
项目 特性 备注
产品型号 SD-QR12S300Ah、SD-QR18S300Ah、SD-QR24S300Ah
额定电量(Ah) 300
额定电压(V) 38.4 57.6 76.8
额定能量(kWh) 11.52 17.28 23.04
电池成组方式 12S 18S 24S
尺寸(mm,L×W×H) 452×828×328 608×828×328 764×828×328
重量(kg) ≤176 ≤252 ≤328
标准充电限制电压(V) 3.65/43 3.65/64 3.65/85
标准放电终止电压(V) 2.50/33 2.50/50 2.50/67
正常充电电流(A) 90(0.3C)
最大充电电流(A) 150(0.5C)
正常放电电流(A) ≤300(1C)
过充保护电压(V) 3.8
过放保护电压 一级报警:2.5V;二级报警:3.0V
过温保护 一级报警:60℃;二级报警:55℃
充放电效率 >90%
自放电率(25℃,30d) <5%
循环寿命 1500次,25℃,0.85DOD
日历寿命(年) 5
工作温度(℃) 充电状态:0℃~45℃;放电状态:-20℃~55℃
存储温度(℃) -30℃~60℃
防护等级 电池箱体IP32,电池箱连接器IP55,信号连接器IP67
机械寿命 电池箱连接器10000次
